ZWZDH-1200明渠液位计
ZWZDH is a high-tech enterprise specializing in R&D, design, manufacturing, marketing of flow meters and industrial automation instruments as well as system engineering integrated services.
Key words:
Classification:
Description
二线制超声波液(物)位计操作说明书
一、概述
二线制超声波液(物)位计是智能型非接触式液(物)位测量仪表。产品具有自动功率调整,增益控制,温度补偿,采用先进的检测和计算技术,对干扰信号有抑制功能,从而在根本上提高了仪表的测量精度,保证测量结果的真实。产品可广泛用于各种液体的液位和固体的料位高度测量,也可用于距离的测量。

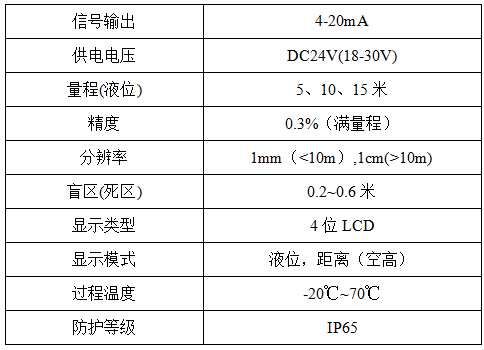

二、主要参数
三、操作说明
<一>LCD显示信息
1. 主显示界面:给仪表通电后,经过仪表启动过程,仪表正常工作后就进入主显示界面,主显示界面有以下2种显示方式(液位和距离)
注:主显示界面由用户参数P-04中设的值决定。(详见参数说明)
2、用户参数界面(各代码的说明、参数意义)
PASS 密码输入(输入3456进入参数设定)
P-00 空距:设成探头底面到液位值为0位置的距离
P-01 满度:20mA电流设定点。
P-02 测量盲区:盲区即探头下表面到测量液(物)面最小距离,在这一区间内仪表无法正常工作,一般取值30CM~60CM之间。
P-03 测量数据的变化率:测量数据的变化率控制,该值显示每次测量后最大允许的测量值变化量,一般测液位时设定为10~30mm。设定为00mm时仪表转换至物(料)位模式。
P-04 显示内容:显示距离与液位的切换,设定为“00”时显示距离,设定为“01”时显示液位,设成“02”,“03” 为工厂调试模式,实际现场使用时不建议在此模式下。
P-05 滤波次数:该参数只有当P-03(测量数据变化率)设成00mm,即仪表在物(料)位模式下时才有效,该参数值越大则信号滤波能力越强,但同时也会降低仪表的响应速度,所以一般取值为3-5之间。
<二>按键定义
更换显示内容:处于主显示界面时,按此键进入密码界面,处于用户参数界面时,按此键切换到下一个 参数界面。
需要输入密码或修改参数时,按此键即进入设定状态,此时被修改的位会闪烁,再按此键,闪动位数字加‘1’变化。
修改位向右移至下一位数字,
与
键配合修改参数或输入密码。
修改完参数后按此键确认(确认后不会有闪动数字),再次按此键则返回主显示界面。
<三>用户参数设置(密码:3456)
1. 操作步骤如下
在主显示界面下,按出现PASS后出现密码输入界面,此时您用
与
配合输入密码‘3456’,再按
确认后出现P-00(空距)界面,您同样可以用
与
键配合修改参数值 ,设好后按
确认,若要继续修改下个参数,则按
键切换到下个参数界面,以同样方法修改参数值,当参数已全部修改完毕则再次按
返回主显示界面,仪表进入测量状态。在大多数时候,您只需要输入P-00空距和P-01满度值,就可以使仪表正常工作了。

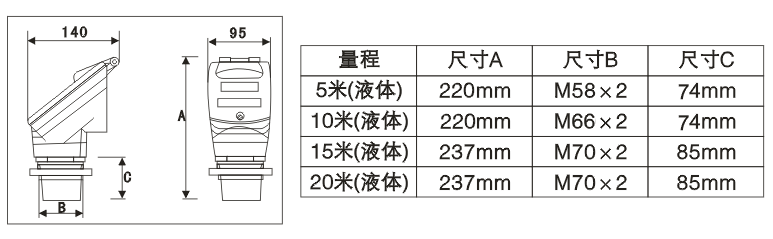

四、仪表外形尺寸
五、安装与接线
<一>安装
该仪表安装方便,可直接利用传感器上的螺纹和螺帽安装,常见的安装方法有法兰、支架和立管安装。

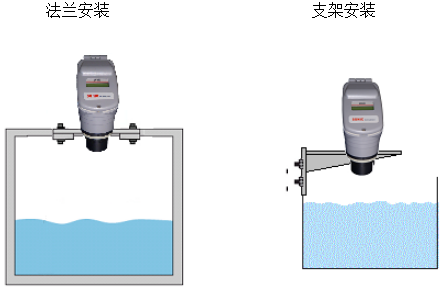

法兰安装 支架安装
立管安装(此安装方式一般需订货时与厂方沟通)
立管可以抑止搅拌或隔离表面泡沫(搅拌与表面泡沫对仪表使用有一定的影响)。立管的内径应大于10cm。立管的长度就是需要测量的量程长度。在管的底端切一个45°左右的斜面,在盲区范围内的立管壁上钻一个8mm左右的通孔与大气相通。
户外安装
1)水道和户外安装时,需做一个安装支架,如下图。
2)探头要垂直液面或料位表面安装。
3) 若支架在风中摇摆的话,会给测量带来误差。
4) 探头安装必须高于最高液(物)位35cm以上(防腐则需40-60cm ),从而避免进入仪表的盲区。若量程大时,盲区会适当加大。
5) 在超声波10度发射角内不应该有障碍物,避免产生错误回波。
6) 避免阳光直晒,保证探头温度与环境温度一致,达到准确测量。
.安装在密闭容器

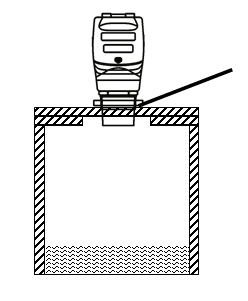

1) 避免空气或污染物进入罐内,在探头螺纹处加密封胶或特氟隆胶带。推荐使用合成树脂法兰(如 PVC)安装。。
2) 探头安装时一定要垂直液(物)体表面。
3)

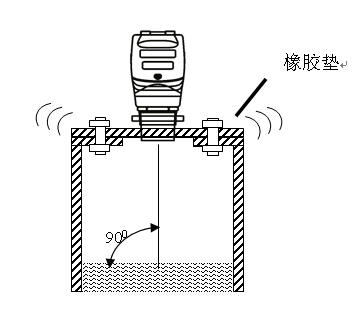

在罐壁有强的振动时,可以在罐口和仪表之间加入橡胶垫,用来消除振动的影响。
4)

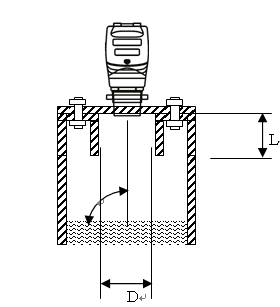

带管嘴或立管安装时,订货时要与厂方联系,并告知管径D和管嘴长度L,厂方需特殊调试。
5)

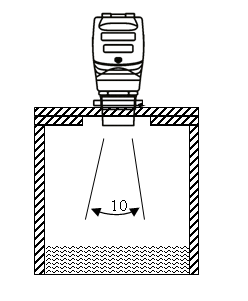

在发射10度角内不得有障碍物。

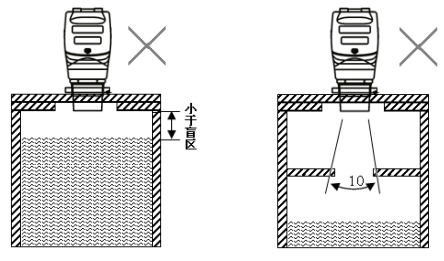

以下安装是错误的
- 最高液(物)位不能进入盲区 - 传感器下方有干扰物

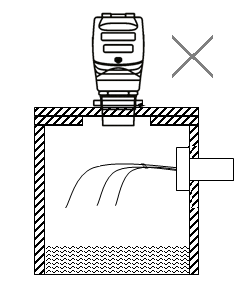

– 探头不应安装在进水/料入口正上方
<二>接线
六、常见问题
1.当仪表主显示界面左上角处出现一个LB显示标志,则表明仪表收不到回波信号,显示的数据不一定是实际的真实值。
2.若仪表显示的数值不随液位变化而变化,主显示一个固定值,而主显示界面左上角又没LB出现,此时可能是盲区值设的太小,您可以相应的把盲区值设大一些。
